凯丰盈分享采用LM431做的延时开关电路怎么做。一般延时开关电路多用NE555来做，但是其最高工作电压只能达到18伏，有客户要求能工作在24伏的延时开关电路，用于汽车延时点火。凯丰盈公司用LM431设计了一个延时开关电路，它可以工作在24伏，满足了客户的要求。

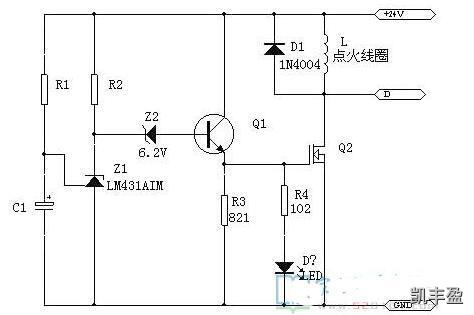

如上图所示，R1和C1构成延时电路，延时时间要求1秒，C1要选用可以工作在－55～+125℃的钽电容。上电后LM431输入端为低电平，输出端约为23伏，Q1、Q2导通，点火线圈短时通电，通电电流约24安，通电一秒钟后LM431输入端升至2.5伏，由于这时LM431的输出约为2.伏，故在其输出端要串入稳压值为6.2V的稳压管Z2，这样Q1、Q2才能关断，点火线圈失电。点火线圈为感性负载，直流电阻约为1欧姆，工作电源为24伏蓄电池。

实测电流约为25安。本电路的工作温度范围可达－40～+121℃，完全可以满足汽车电子电器的要求。
